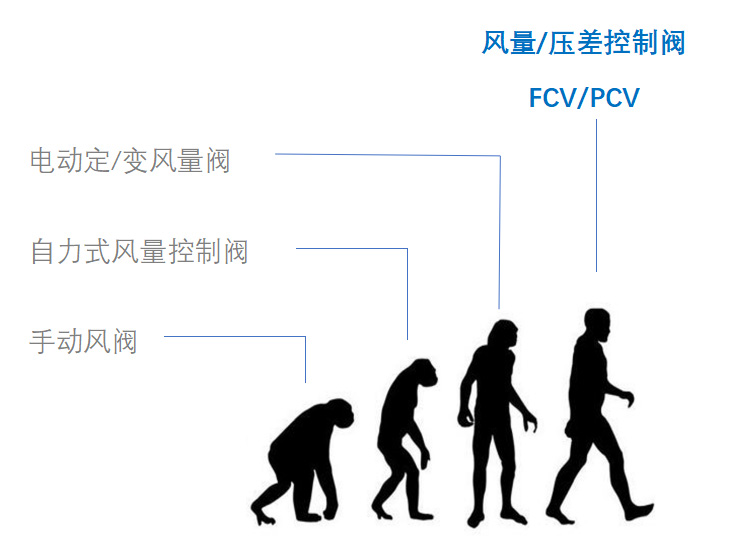

風閥簡史——風系統平衡技術的進化

室內受控環境（如GMP制藥車間、生物安全實驗室和化學實驗室等）的空調通風系統需要給房間提供足夠的送/排風量、并保證房間壓差，才能滿足生產和操作要求。

手動風閥時代

二十多年以前，空調通風系統大多采用的是手動風閥。系統調試非常耗時費力——一個人在房間里測量風口的風量，同時另一個人在吊頂內跟著調整風閥開度；一個房間的風量和壓差剛剛調合適了，可是其他房間風閥的調整又破壞了剛剛調好的參數；調試人員需要翻來覆去地調整。

可是“好景不長”，當系統運行一段時間后，房間圍護結構尤其是房門的氣密性會(huì )發生改變，風閥的葉片位置可能松動，高效過濾器和空調機組過濾器的阻力會(huì )上升。這些因素都導致房間的風量和壓差會(huì )發生改變。如果偏差即將超過允許值，就需要重新調整風閥。

自力式定風量風閥時代

后來出現了自力式風量控制閥，這種風閥是利用機械機構“自動”控制風量，而且在一定的工作壓差范圍內具備“壓力無關性”。用戶可以現場設定所需要的風量。

普通的自力式風閥需要風閥上游保證一定的直管段，且風量控制準確程度比較低。有些廠家的產品保持壓力無關的壓差范圍較窄，有些產品最小工作壓差遠大于標稱值。安裝公司抱怨風量標定偏差大，風量控制不穩定，給系統調試帶來很大困難。

文丘里風閥不需要直管段，壓力無關特性較好。不過文丘里閥對安裝“姿勢”（水平安裝、垂直向上、垂直向下）有要求，訂貨時必須知道安裝空間和風道布置情況。

自力式定風量閥屬于利用機械方式的“前饋”控制閥。廠家在出廠的時候需要逐臺標定一個或多個風量工況點。排風中的污染物可能會(huì )沉積在閥的機構上，彈簧材料的特性也會(huì )隨時間改變，從而影響風量控制準確度和響應。

盡管在房間壓力控制和長期運行中依然存在一些問題，但是在自動控制系統還沒有普及的時代，自力式風閥還是大大降低了調試的難度和工作量。

電動”定/變風量閥”時代

均速管風量測量裝置與控制器和電動蝶閥的結合誕生了新一代定風量控制閥——由于采用風量測量裝置和反饋控制，所以不需要出廠標定，而且風量的準確性基本不隨時間而改變。

（一些不帶風量測量裝置的文丘里閥利用標定也可以實現多風量工況點控制，如前所述，這屬于前饋控制。）

不過，均速管風量測量裝置要求上游有一定的直管段，才能保證測量的準確度。這在一定程度上限制了這種定風量閥的應用或現場表現。

需要指出，定風量閥和變風量閥的的叫法容易讓人誤解：有人認為定風量閥只能有一個風量設定值；而有人認為變風量閥就可以實現多個風量設定值。

為了方便技術交流而不產生二義性，我們把以風量控制為目的的變風量閥稱為變風量風量控制閥（簡稱“風量控制閥”），無論是有一個還是多個或無數個風量設定值；而把以房間壓差控制為目的稱為變風量壓差控制閥（簡稱“壓差控制閥”）。（詳見《“名正言順”——風量控制閥FCV和壓差控制閥PCV名字的由來》一文。）

風量和壓差控制閥（FCV&PCV）和變送變排時代

FCV/PCV風量和壓差控制閥通過通訊與中央控制系統組成分布式群控系統，所有風量和壓差控制閥都納入整個監控系統，控制閥既能相對獨立控制，用戶又可以根據風閥狀態進行集中優化控制?？照{系統從定風量系統升級為變風量系統，并將環境監控系統升級為“全數字控制管理系統”，把受控環境的控制帶入了萬物互聯時代，給用戶帶來附加價值。

1)         大幅減少調試周期和費用。

采用機械式定風量閥的系統調試周期通常需要幾周時間，而采用風量和壓差控制閥調試人員基本上在中控室就可以完成調試工作，調試時間可以減少到1-2天。

2)         實現生產和值班雙工況切換運行模式，大幅降低運行成本，并可持續改進，減少企業碳排放。

將既有機械定風量閥系統改為變風量系統，回收期不超過3-4年。并且，日后改進操作或使用先進工藝設備，可以降低換氣次數。例如，藥廠灌裝車間采用封閉設備，將B級區改為C級區，實現大幅降低換氣次數，節約能耗。

3)         實時監控，并精準調控風量和房間壓差，無需人工進行風量平衡和房間壓力梯度調節，實現連續保持生產或實驗環境符合法規要求，極大減少質量風險，以及人工干預和維護成本。

實時監控所有房間送風量（換氣次數），監控關鍵房間和設備的排風量，實時監控所有房間壓差。并實現精準調控，風量偏差≤5%，壓差控制精度可達±3Pa. 保證了潔凈室環境參數的連續一致性，在滿足法規要求的同時，獲得更多節能收益。

4)         通過風閥狀態實時監控，可實現對所有變風量閥進行預防性維護。減少并避免設備不良狀況及故障對生產的影響。
